Taufil pour Durst Laborator 1000

[mathgl]

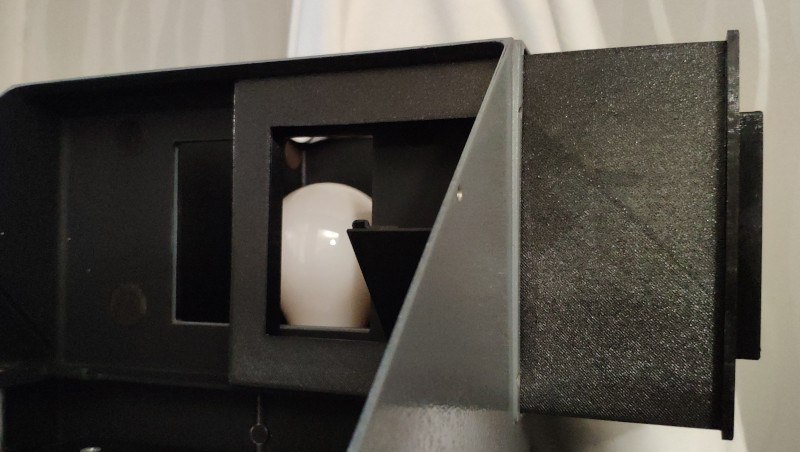

J'ai modélisé un tiroir à filtre pour le Durst Laborator 1000.
C'est pas une copie du Taufil d'origine car je ne l'ai pas

Si jamais ça peut être utile à quelqu'un, sur thigverse j'ai mis les STL pour l'imprimer :

https://www.thingiverse.com/thing:4704384

[Réginald]

Merci pour le partage, c'est sympa

On ne sait jamais

[Oriu]

j’espère que le plastique supportera l’échauffement de la lampe c'est peut être le moment de passer à l'éclairage à led

[mathgl]

Oui, je compte pas l'utiliser sans l'ampoule Led

Il faudrait je mesure la température de la tête après 10 minutes allumé pour voir jusqu'à où on monte avec les 150w...

[Oriu]

Je ne connais pas le laborator 1000 mais sur certains agrandisseur il y a un filtre qui coupe les infrarouge pour éviter que les filtres et le négatif chauffent.
Chez Durst c'est le miroir à 45° qui fait office de filtre infra-rouge.
Une lampe à led n'émet pas d'infra-rouge ou très peu par son embase

[mathgl]

Il y a le Taucalo qu'on peut mettre après la lampe.
Mais il faut mettre la main dessus !

[numérix]

oui mais pas quand il est brûlant
sinon la température max pour du PLA est de 60°C après ça ramollit

[mathgl]

J'ai fait des relevés de températures au niveau du porte filtre avec une Photocrescenta 150w de Philips :
- 10s toutes les 1m pendant 5m : 34 degrés maximum
- 1m toutes les 4m pendant 38m : 52 degrés maximum
- 5m : 69 degrés
- 10m : 88 degrés

Il y a une inertie assez importante de la tête qui fait que c'est long de redescendre à la température de départ :
- 10s toutes les 1m pendant 5m : 12 degrés en 9 minutes
- 5m : au bout de 5 minutes on est encore à 40 degrés.
- 10m : au bout de 10 minutes on est à 37 degrés, 28 degrés à 20 minutes, 25 degrés à 30 minutes.

Par contre, le teste 1m toutes les 4m (sur une utilisation classique je dois être a un rythme plus lent) pendant 38m montre que la température monte beaucoup au début mais fini par monter beaucoup plus doucement autour de 50 degrés sans être vraiment sur un plateau.

J'ai imprimé en PETG donc je peux monter jusqu'à 80 degrés.
Ça peut suffire si on oublie pas l'agrandisseur allumé

Une impression ABS laisserait plus de marge vu que le maximum est 100 degrés.

D'ailleurs, quelle est la résistance des filtres multigrades ?

[Oriu]

J'avais trouvé il y a plusieurs années sur IB, un filtre IR Beseler, Heating absorbing glass.
Beseler avait 2 référence 8825 pour un verre de 3"x3" et 8826 pour du 6"x6"
C'est ce verre que j'ai dans mon Ahel 12 équipé d'une lampe à incandescence

l’intérêt c'est que le film chauffe presque plus et ne bouge plus dans le porte film.
Un film qui chauffe c'est un film qui bouge et qui donne une perte de piqué sur le grain.

[cg8.5]

Quant à la résistance et l'utilité d'un verre anticalorique :

J'ai deux anecdotes avec le Dr FISCHER :

- Je fais la mise au point mais je suis appelé hors de mon labo pour une urgence et oublie d'éteindre mon agrandisseur. Au bout de quelques minutes, j'entend une forte explosion ; c'était le verre anti-calorique qui était réduit en miettes...
Pas d'autres dommages, heureusement.

J'ai acheté un autre verre chez :

http://store.khbphotografix.com/Heat-Ab ... rgers.html

C'est le 8042 qui fait un peu moins que 6" x 6" ( 14.3 x 14.3 cm).
On en trouve aussi chez BH et Adorama mais les frais sont de l'ordre de 40%.

Sinon, j'avais connu à Leeds un distributeur qui proposait du Durst mais je ne trouve pas leur site : " Northern Photo Electronic Services Co UK".

[gigibertcha]

Je sais maintenant à quoi sert cette trappe maintenue par deux vis...

[mathgl]

Je sais maintenant à quoi sert cette trappe maintenue par deux vis...

Je me demandais si tu avais le tiroir. J'ai maintenant la réponse
