Restauration et identification Beseler 23CII

[Humanium]

J'ai deux têtes Dichro.
A regarder les ampoules, elles sont les mêmes mais je ne sais pas si c'est vraiment le même modèle d'où ma question.

[Humanium]

Avec la tête américaine, j'ai le transfo et le bloc d'alimentation.
La tête française a directement deux câbles, un pour l'alimentation, l'autre pour le compte pose, si j'ai bien compris.

[villaret]

On ne peut pas alimenter une ampoule basse tension sans transformateur.

[Humanium]

Dans ce cas dans la tête française, il y a une autre ampoule ou le transfo est intégré dans la tête?

[Rémy_91]

Si c'est pas trop encombrant, apporte tout ça demain, on démonte, on branche et on verra de quoi il en retourne

[villaret]

J'ai une tête couleur Beseler mais pour le 45 mxt, le transfo d'alimentation est bien dans la tête. Il en sort un câble pour le branchement secteur. Il y a une prise un peu particulière pour brancher un câble vers un compte pose. Au dos il y a une étiquette qui donne les caractéristiques secteur

[Oriu]

Beseler à fait plusieurs timer et ils utilisent des prises à la norme américaine, un exemple


La prise pour la pédale est aussi une norme US que j'airerai bien connaître car j'ai la même sur mon Timer Kearsarge , j'ai bricolé un truc mais si je pouvais trouver une prise ça serai mieux

[Humanium]

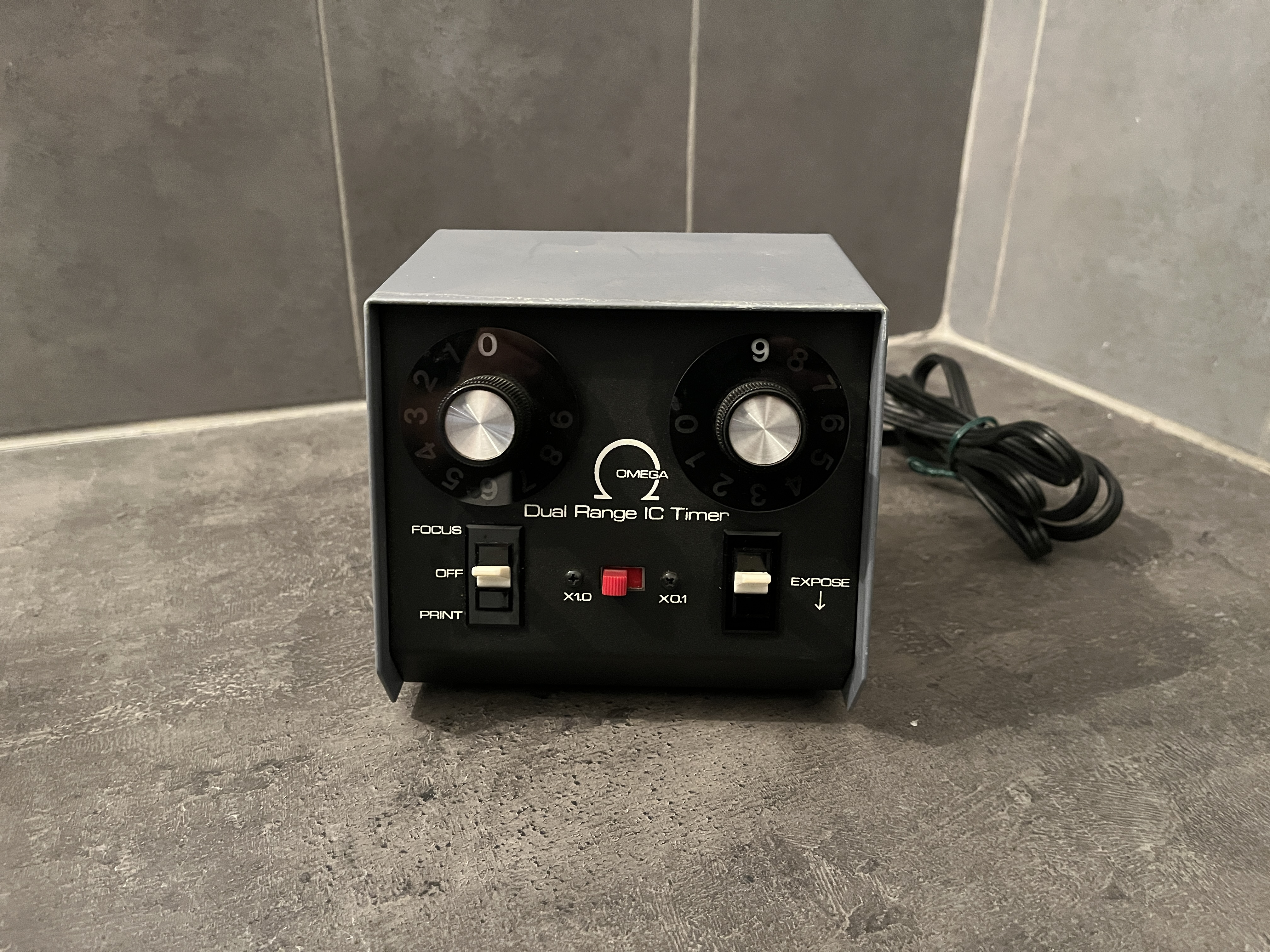

Voici le mien.

[Humanium]

J'avoue que je commence à m'y perdre, c'est assez complexe pour moi, je ne suis pas fort en math

[Oriu]

Ce timer n'est pas à brancher sur le 220V il va cramer ! il faut un transformateur 220/110V
Au US le secteur est à 120V 60Hz, chez nous c'est 220V 50Hz et beaucoup de matériel US ne peuvent pas se brancher sauf adaptateur ou modifications internes. Le matériel Beseler vendu par l'importateur Français était adapté au 220V c'était presque une obligation pour pouvoir vendre quelque chose.
et encore passer de 220 à 120 ou 110 un simple transfo c'est suffisant, mais passer de 50 à 60HZ c'est une autre histoire et c'était un peu le problème avec des timer électronique qui étaient synchronisé sur la fréquence du secteur comme chez Gralab.
Quand on achète du matos US il faut bien se renseigner sur l'alimentation.

[Humanium]

Ce timer n'est pas à brancher sur le 220V il va cramer ! il faut un transformateur 220/110V

Oui, je sais. Ce compte pose va avec la tête américaine. J'ai un transformateur 220/110V.

[Humanium]

Il y a qqun sur Paris pour passer voir le machin? Il est encombrant et lourd pour trimballer dans les transports..

[Rémy_91]

Avé !
Je suis le fil de loin, n'ayant pas cet agran.
Mais je m'y perds.
Tu nous montres un 23cii qui est un standard à condenseur.
Plus loin, tu parles d'américain ou pas.
Plus loin, tu dis avoir 2 têtes "dichro".
Et un transfo...

Fais nous une photo de famille avec tous les bouts dont tu disposes. Ceux qui les connaissent te diront ce qui va avec quoi.

[Humanium]

Avé !
Je suis le fil de loin, n'ayant pas cet agran.
Mais je m'y perds.
Tu nous montres un 23cii qui est un standard à condenseur.
Plus loin, tu parles d'américain ou pas.
Plus loin, tu dis avoir 2 têtes "dichro".
Et un transfo...

Fais nous une photo de famille avec tous les bouts dont tu disposes. Ceux qui les connaissent te diront ce qui va avec quoi.

Vous avez raison, désolé..

Pour l'histoire, au début j'en ai acheté un qui s'est avéré incomplet et j'en ai trouvé un autre, complet cette fois.

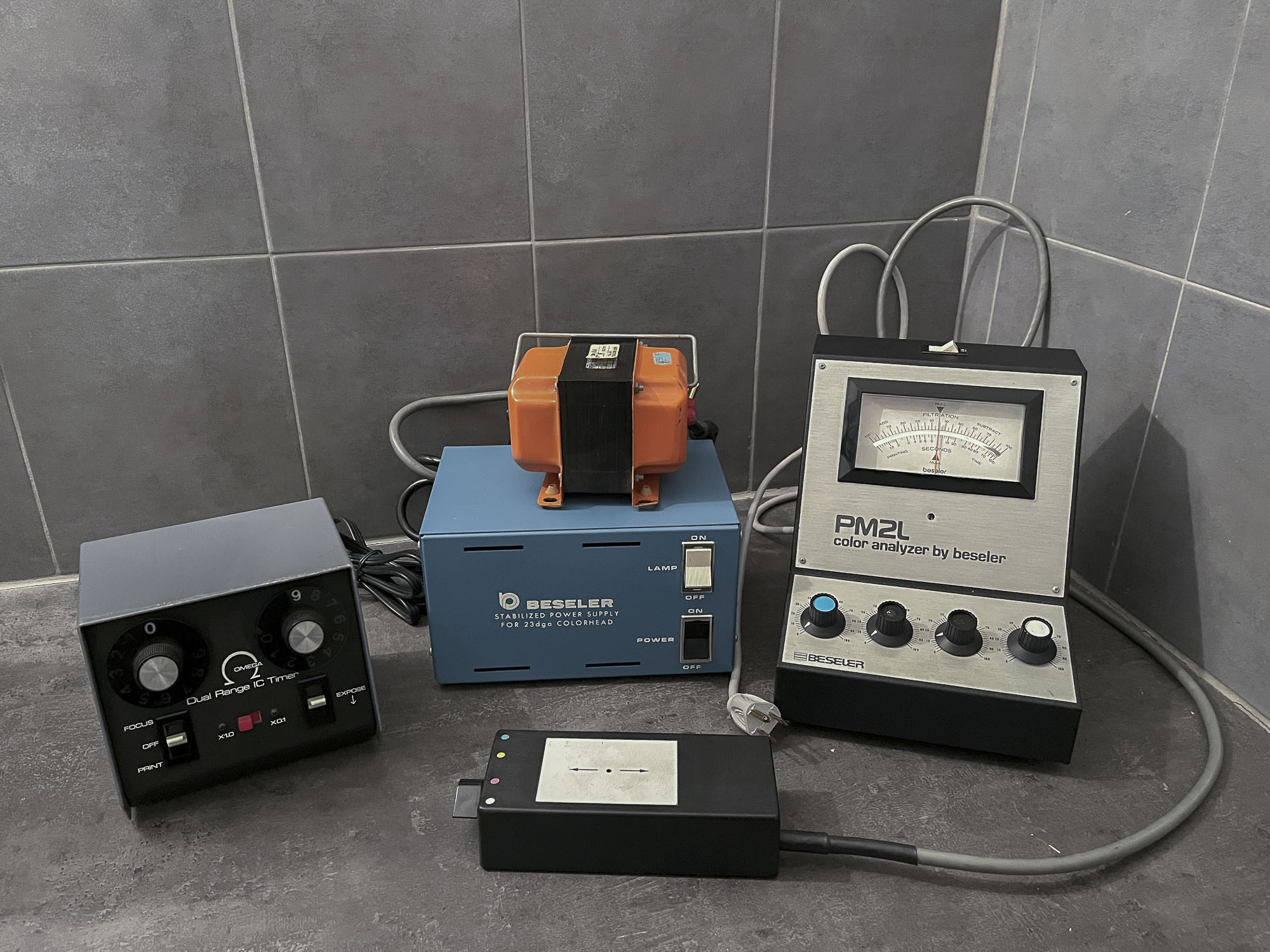

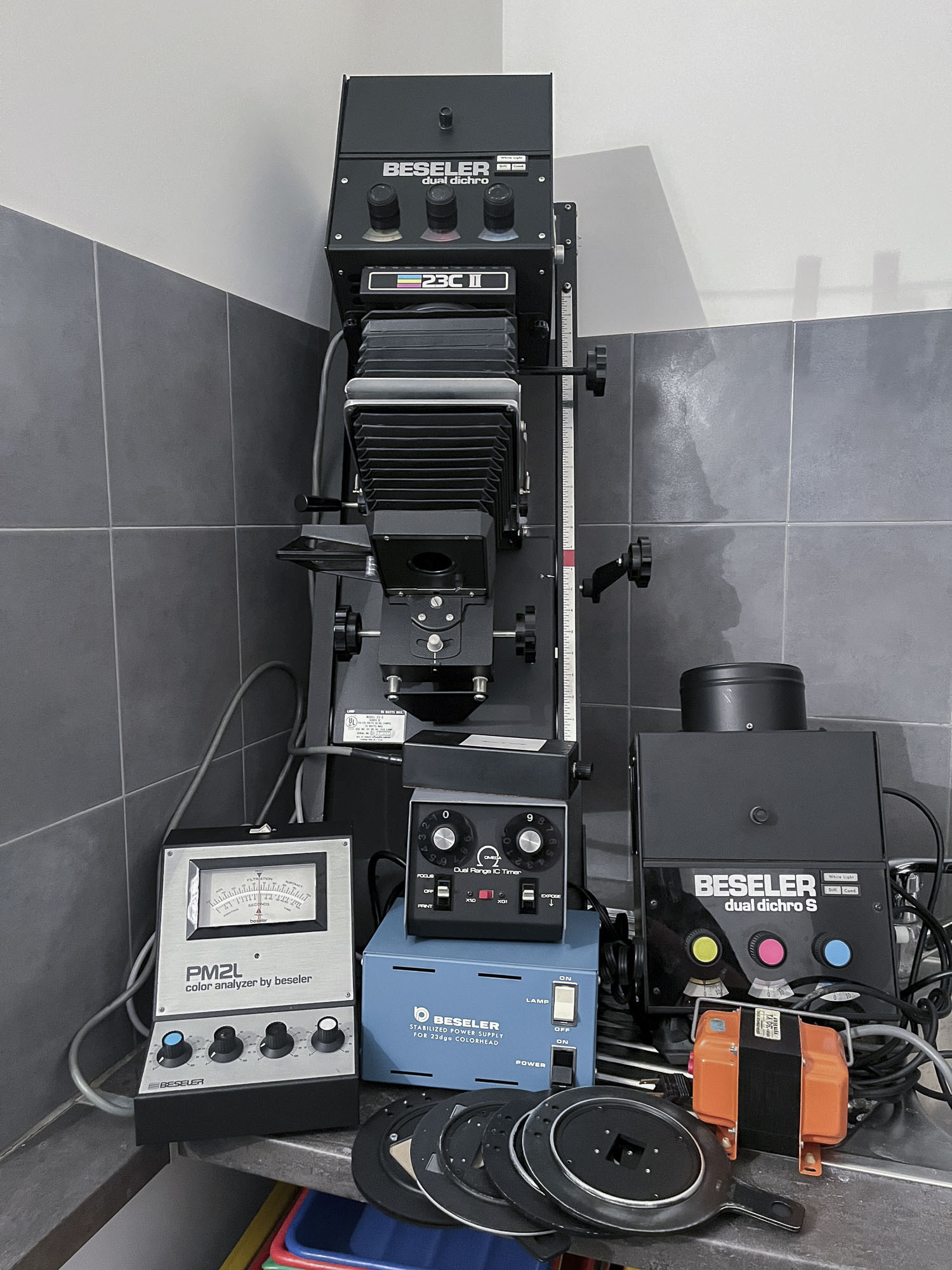

Entre temps, j'ai trouvé quelques accessoires qui manquaient au premier et voilà ce que ça donne.

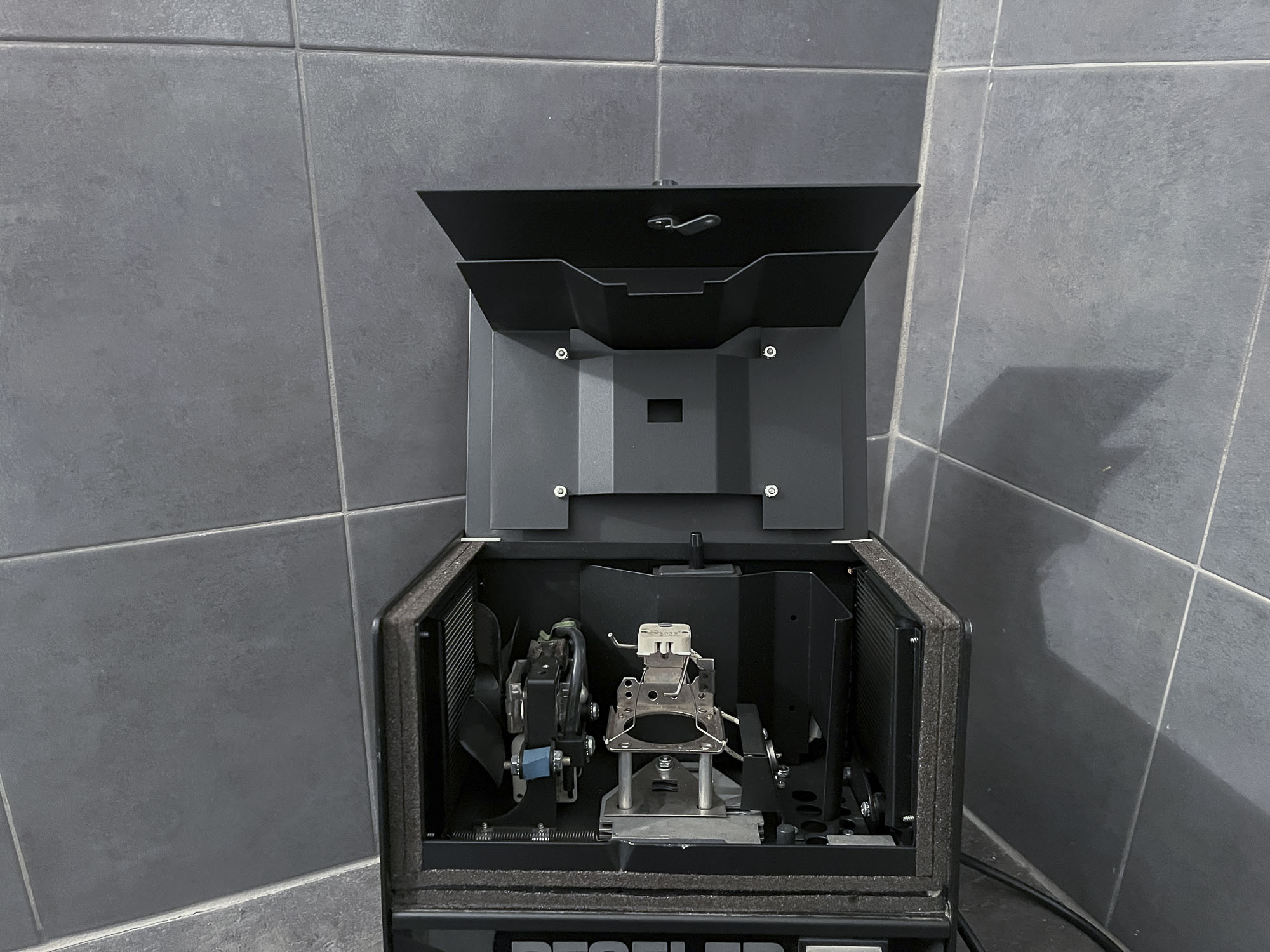

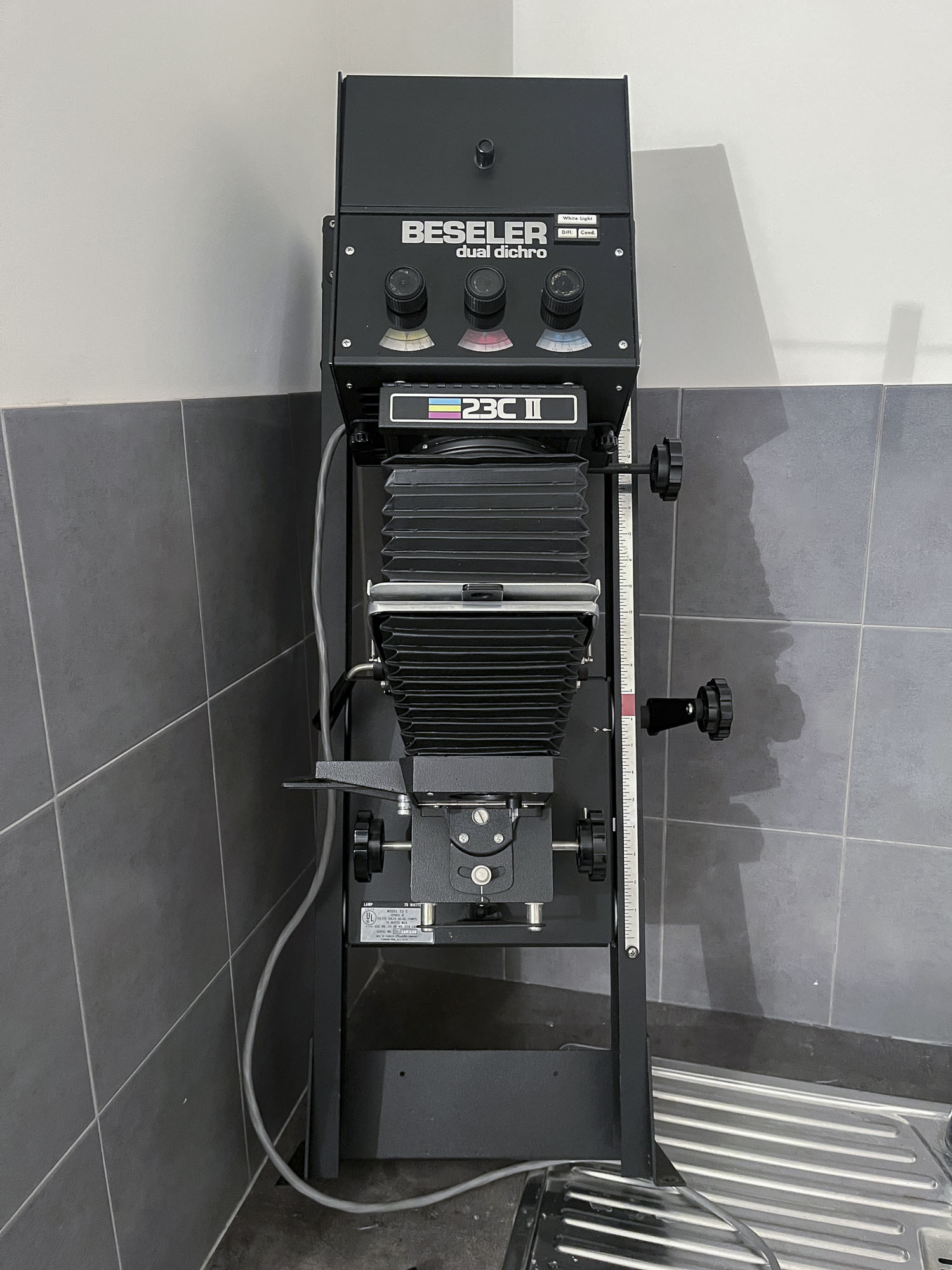

Photos de la tête française ( à droite sur la première photo)

[Humanium]

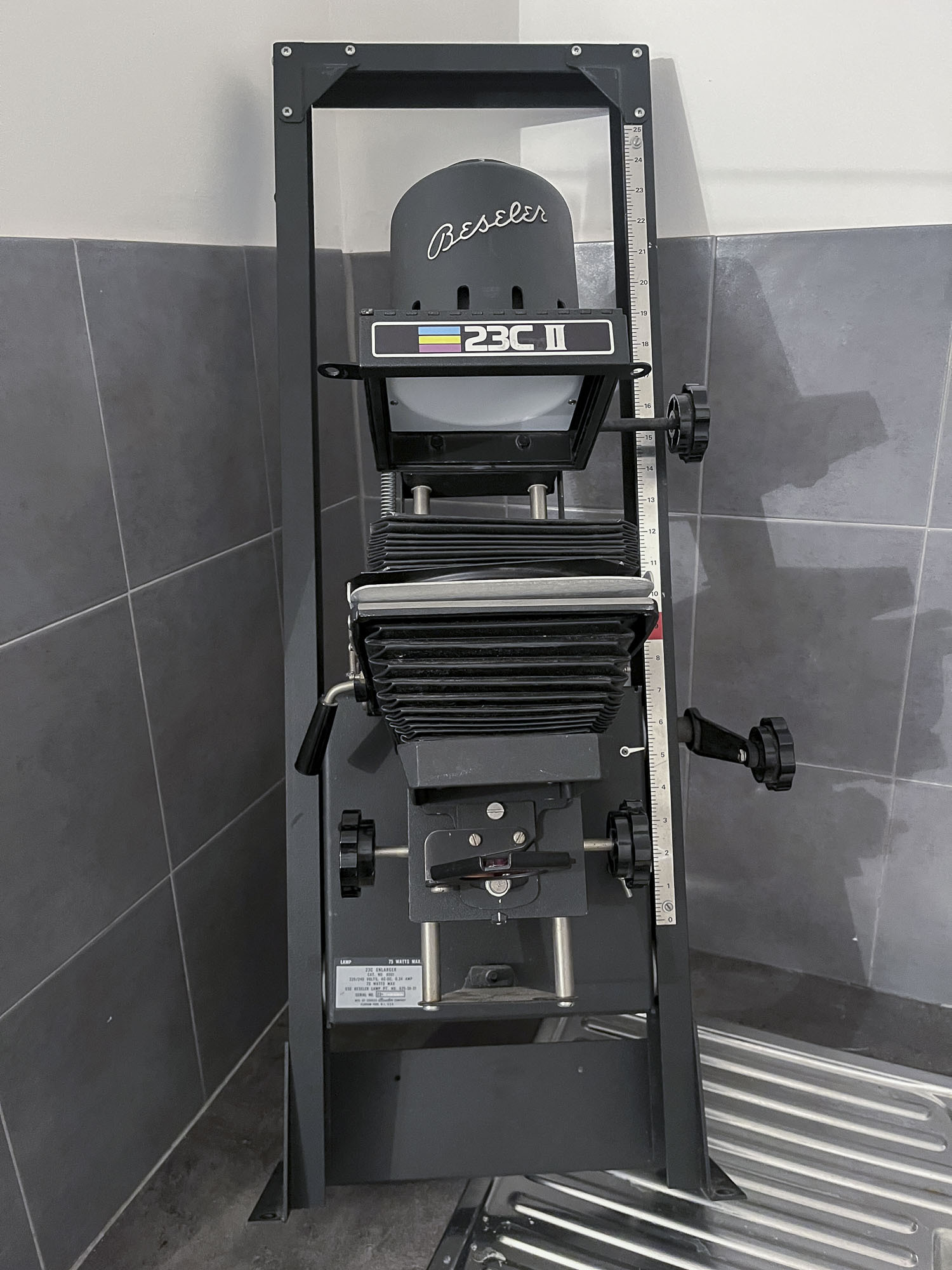

Et voici le premier agrandissez-vous, incomplet sur lequel la tête est française, postée plus haut.

[villaret]

http://www.jollinger.com/photo/cam-coll ... 3_head.pdf

[philippe56]

bonjour
sur la dual dichro S tu as le 2 prises secteur c est la meme que la mienne une ,des prises alimente le ventilateur et la 2eme la lampe donc a brancher sur le timer si c est le meme modele que le mien le transfo se trouve dans la tete qui d ailleurs n a aucune etiquette et c est du 110 volts qui sort au niveau de la lampe et c est une lampe ENH 120 volts 250 w on peu monter une ELH 300 w 120 volts
le timer que tu montre est un omega il faudrait verifier tout ca avec un voltmetre car la presence d un transfo 110 220 volts n est pas la par hasard
le probleme avec le materiel beseler le materiel etait modifie pour le 220 volts mais les etiquettes n ont pas ete modifie
aurais tu les anciennes lampes meme mortes qui etait monte sur les tetes la tu leverais le doute?

[villaret]

Le mode d'emploi dit : input 120v pour le modèle us donc le transfo est dans la tête. Mais il y a apparement des versions avec alimentation externe et stabilisée, le réseau us est instable.
Il faudrait trouver ce transfo dans la tête française.
La tête fonctionne avec les condenseurs optiques ou à leur place, un diffuseur dans un contenant identique.

[philippe56]

sur la dichro S que tu montre il y a 2 prises au standard europeen donc elle a ete modifie en 220 volts

[villaret]

Pour Oriu
Vu sur ebay pédale avec la prise beseler
