Réglage objectifs horseman

Message par Réginald »

Bonsoir à tous,

J'ai un petite question sur les butées des chambres Horseman.

En premier, j'ai pris le 970 par curiosité et pour essayer.
J'ai acheté à part ( encore merci Havoc :hello: ) un 90mm pour l'utiliser.
En butée sur les taquets, un léger back focus, de l'ordre de 3 à 5 cm.

Ma première pensée à été de me dire que le télémètre était légèrement décalé.

Et puis, l'occasion se présente, un 980 avec pas mal d'accessoires, comme le dépoli, un objectifs et plusieurs cames.

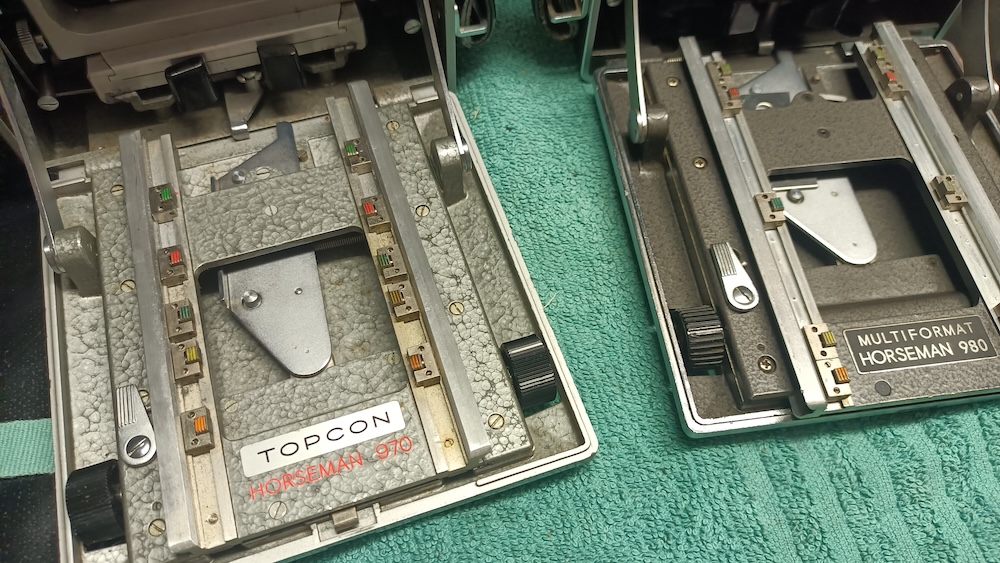

Et là je me rend compte que les taquets, que je pensais êtres réglés en usine ne sont pas placés pareil.

Et effectivement, le 90mm monté dessus et calé sur les butées de sa couleur est carrément dans les choux.

En creusant un peu le sujet, il s'avère que c'est l'utilisateur qui règle les butées.

J'en vient à ma question, de quelle manière procéder ?

Je cale le télémètre sur 1m, 2m ou l'infini par exemple et ensuite je bouge l'objectif pour avoir net sur le dépoli ?

ça ne me semble pas être hyper précis comme manière de faire

Avatar du membre
Rémy_91
Membre de l'association
Membre de l'association
Messages : 4344
Enregistré le : jeudi 05 janvier 2012 13:57
Localisation : Briis sous Forges 91640

Re: Réglage objectifs horseman

Message par Rémy_91 »

Salut !
Le télémètre devrait être juste pour une seule focale normalement, à moins qu'il soit réglable, à la focale de ton choix.
Sur la Graflex, le télémètre est calé pour le 135.
J'ai mis des butées pour plusieurs focales. Ou créé des plaquettes à ajouter pour venir en appui sur une butée, par l'avant ou par l'arrière.
Chaque fois, chariot taqué à l'arrière, je cherche le net à l'infini et je met les butées en appui. Ensuite je confectionne une reglette de distances. Infini, 30m, 10, 5, 2, 1m par exemple.
:hello:
Avatar du membre
Rémy_91
Membre de l'association
Membre de l'association
Messages : 4344
Enregistré le : jeudi 05 janvier 2012 13:57
Localisation : Briis sous Forges 91640

Re: Réglage objectifs horseman

Message par Rémy_91 »

Ma méthode artisanale :mrgreen:
viewtopic.php?p=866074#p866074
Avatar du membre
Gilles88
Membre de l'association
Membre de l'association
Messages : 9709
Enregistré le : lundi 16 septembre 2013 18:22
Localisation : Vosges

Re: Réglage objectifs horseman

Message par Gilles88 »

Tu collectionnes les Horseman comme les agrandisseurs ? 😳
Avatar du membre
Oriu
Membre de l'association
Membre de l'association
Messages : 35365
Enregistré le : lundi 21 avril 2008 18:37
Localisation : 37 mais 2A par le coeur

Re: Réglage objectifs horseman

Message par Oriu »

Pour moi les butées sont la position infini de chaque optique en corrélation avec la came dédiée à chaque objectif. D'ailleurs dans les manuels de Horseman ou d'autres fabricants, on parle d'infini stop.

Mais en plus des butées il doit y avoir les réglages internes du télémètre, ces réglages étant communs à toutes le focales c'est la fonction de chaque came pour caler le télémètre à chaque focale sans avoir à retoucher les réglages internes, contrairement au télémètre kalard des Speedgraphic.
Les dernières Graflex celles avec le télémètre au dessus ont un système à cames.
Avatar du membre
Réginald
Modérateur
Modérateur
Messages : 11750
Enregistré le : jeudi 31 juillet 2014 10:34
Localisation : Haute-savoie
Contact :

Re: Réglage objectifs horseman

Message par Réginald »

Merci pour vos réponses

@Remy, chaque objectif à sa came propre, donc pour moi, le télémètre devrait être juste avec chaque optique.
Je viens de lire le fil de ta méthode. Sur les deux Horseman, j'ai 4 butées, et sur chacune la couleur de l'objectif qui lui est dédié

@Gilles, ça prend moins de place :rire:

@Oriu, quand j'ai testé le 90mm et que je n'avais que celui là, j'ai pensé que c'était le réglage du télémètre. Mais si tu changes d'objectif, comment être sur qu'il soit toujours juste.
L'idée en prenant cette chambre, c'était de travailler au télémètre, pas au dépoli, sinon autant rester sur du 4x5

Je vais tenter de régler la 980 sur l'infini avec les deux objectifs et je vous dis ça
Avatar du membre
Réginald
Modérateur
Modérateur
Messages : 11750
Enregistré le : jeudi 31 juillet 2014 10:34
Localisation : Haute-savoie
Contact :

Re: Réglage objectifs horseman

Message par Réginald »

je viens de tomber là dessus

https://www.largeformatphotography.info ... -questions

Ils disent d'ajuster l'infini de chaque objectifs avec les butées et que le télémètre ne demande pas à être réglé
Avatar du membre
Oriu
Membre de l'association
Membre de l'association
Messages : 35365
Enregistré le : lundi 21 avril 2008 18:37
Localisation : 37 mais 2A par le coeur

Re: Réglage objectifs horseman

Message par Oriu »

Pas réglage du télémètre normalement sauf si quelqu'un a bidouillé les réglages, ou si il y a eu un choc important pendant un transport, ou si des vieux lubrifiants figent les déplacements des leviers internes
Avatar du membre
Réginald
Modérateur
Modérateur
Messages : 11750
Enregistré le : jeudi 31 juillet 2014 10:34
Localisation : Haute-savoie
Contact :

Re: Réglage objectifs horseman

Message par Réginald »

Le télémètre fonctionne bien, l'aiguille et l'image suive bien le mouvement du plateau
Avatar du membre
Oriu
Membre de l'association
Membre de l'association
Messages : 35365
Enregistré le : lundi 21 avril 2008 18:37
Localisation : 37 mais 2A par le coeur

Re: Réglage objectifs horseman

Message par Oriu »

Après avoir réglé la butée à l'infini, si la mise au point sur le dépoli se décale par rapport au télémètre à des distances plus courtes genre quelques mètres, c'est qu'il y a un réglage interne à faire
Avatar du membre
Réginald
Modérateur
Modérateur
Messages : 11750
Enregistré le : jeudi 31 juillet 2014 10:34
Localisation : Haute-savoie
Contact :

Re: Réglage objectifs horseman

Message par Réginald »

Je vais regarder ça cet après midi et faire des prises de vue à plusieurs distances
Avatar du membre
Oriu
Membre de l'association
Membre de l'association
Messages : 35365
Enregistré le : lundi 21 avril 2008 18:37
Localisation : 37 mais 2A par le coeur

Re: Réglage objectifs horseman

Message par Oriu »

Pas besoin de gâcher du film, une bonne loupe x10 c'est suffisant
Avatar du membre
Réginald
Modérateur
Modérateur
Messages : 11750
Enregistré le : jeudi 31 juillet 2014 10:34
Localisation : Haute-savoie
Contact :

Re: Réglage objectifs horseman

Message par Réginald »

La loupe pour le réglage oui.

Je pensais film pour faire un essai sur le terrain
