Mode d'emploi Canonet 28

Comment utiliser votre new Canonet 28

Nomenclature
  1. Repère de réglage automatique
  2. Bague de mise au point
  3. Levier de réglage de la sensibilité du film
  4. Fenêtre du viseur
  5. Manivelle de rebobinage
  6. Glissière pour accessoires
  7. Compteur d'images
  8. Bouton de déclenchement
  9. Prise pour déclencheur souple
  10. Levier d'avancement du film
  11. Oculaire du viseur
  12. Voyant d'avancement du film
  13. Logement de la pile au mercure
  14. Douille filetée pour pied
  15. Bouton de rebobinage

Caractéristiques techniques

Type: Appareil 35 mm muni d'un oeil électrique avec obturateur cellule.
Dimension du négatif: 24 mm x 36 mm.
Objectif: Canon 40 mm F 2,8, 4 lentilles réparties en 3 groupes, Angle de champ: 55°.
Mise au point: Dispositif à superposition de deux images par rotation de l'objectif. Télémètre couplé.
Viseur: Viseur à cadre, rapport 0,6x. Repères de correction de parallaxe, échelle des vitesses d'obturation et repères d'avertissement.
Obturateur: Obturateur programmé, 1/30 de seconde F 2,8 - 1/620de seconde F 14,5.
Mécanisme de l'oeil électrique: Cellule photoélectrique au sulfure de cadmium de grande sensibilité. Oeil électrique programmé. Une pile au mercure de longue durée est utilisée.
Plage de couplage de l'oeil électrique: De EV 8 à EV 17 à 100 ASA. L'obturateur se bloque hors de la plage de couplage.
Réglage manuel du diaphragme: Réglages possibles, 28 - 4 - 5,6 - 8 - 11 - 16.
Sensibilités des films: De 25 à 400 ASA.
Photographie au flash: Réglage automatique avec le flash Canolite D. Photographie au flash ordinaire avec le diaphragme opéré manuellement.
Contact de flash: Type à connexion directe, contact CAT de signal.
Synchronisation du flash: Contact X (1/30 de seconde).
Chargement du film: Chargement facile grâce à une bobine à plusieurs fentes. L'ouverture du dos de l'appareil est obtenue en soulevant le bouton de rebobinage du film.
Avancement du film: Levier d'avancement latéral à un seul mouvement. Les petites courses ne sont pas possibles. Mise en place automatique de la première pose. Voyant de déplacement de film incorporé.
Compteur d'images: A remise à 0 automatique. Rebobinage du film: Effectué au moyen du bouton de rebobinage situé en-dessous de l'appareil. Rebobinage à manivelle.
Dimensions: 125 mm x 75 mm x 61 mm.
Poids: 550 grammes.
Accessoires: Sac. Pare soleil (le même que pour le New Canonet 17). Déclencheur à retardement 8. Canolite D. Flash cube D. Adaptateur de glissière. Filtres de 48 mm.

Opérations simples pour la photographie à l'oeil électrique et au flash

Opérations simples

Charger le film dans l'appareil.

Régler la sensibilité ASA du film.

Placer le repère "A" sur l'index de repérage.

Enrouler le film avec le levier d'avancement.

Opérations simples

Vérifier la position de l'aiguille du posemètre en regardant dans le viseur, mettre au point, cadrer l'image et appuyer doucement sur le bouton de déclenchement.

Mise en place et remplacement de la pile

Mise en place de la pile

Avant d'utiliser le New Canonet, le charger avec une pile au mercure (voir les possibilités de remplacement de la pile mercure).

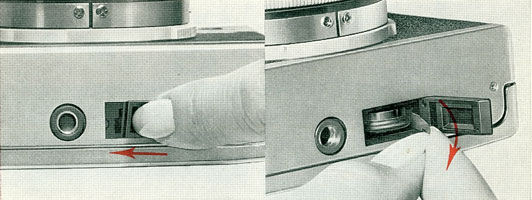

Ouvrir le couvercle du logement de la pile au mercure en le tirant dans le sens de la flèche.

Présenter la pile comme l'indique l'illustration et l'insérer dans son logement. La pile ne peut être introduite que dans le bon sens.

Remplacement de la pile

Refermer le couvercle par simple pression.

  • La durée de la pile en utilisation normale est d'environ un an.
  • Il est conseillé de retirer la pile lorsque l'appareil n'est pas utilisé pendant un temps assez long.

Remplacement de la pile

Lors du remplacement de la pile au mercure, ouvrir le couvercle du logement de la pile et tirer sur la languette. La pile peut sortir alors facilement.

Chargement du film

Chargement du film

Le New Canonet accepte tous les chargeurs de films standard de 35 mm. Eviter toujours de charger l'appareil directement au soleil.

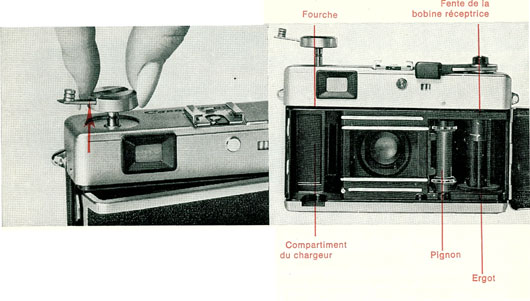

Soulever la manivelle de rebobinage du film et la tirer à fond vers le haut. Le couvercle se soulèvera légèrement.

Chargement du film

Ouvrir complètement le couvercle. Présenter la cartouche de film selon l'illustration et l'insérer dans son compartiment.

Repousser la manivelle de rebobinage sur sa position antérieure. La fourche de la manivelle se glissera dans l'axe creux du chargeur. Au cas où la manivelle ne reviendrait pas complètement, la faire tourner légèrement vers la gauche ou vers la droite.

Introduire l'extrémité du film dans la fente de la bobine réceptrice, sur une longueur d'environ deux perforations.

Chargement du film

Engager les perforations du film sur l'ergot de la bobine réceptrice du film.

Faire tourner le levier d'avancement du film et enrouler le film sur la bobine réceptrice, vérifier que les perforations du film soient engagées avec précision sur les dents du pignon d'entraînement.

Enroulement du film

Refermer le dos de l'appareil en appuyant sur le couvercle. Si le film est détendu, le chargeur se soulèvera et le couvercle ne pourra se fermer.

Enroulement du film

En faisant tourner le levier d'armement, le film avance d'une seule pose en armant l'obturateur. Le compteur d'images avance en même temps d'une unité.

Réglage de la sensibilité du film

Réglage de la sensibilité du film

Faire tourner le levier d'avancement du film trois ou quatre fois jusqu'à ce que celui-ci s'arrête. Le compteur d'images avancera le film du repère "S" jusqu'à la position de la première pose, le point étant entre "0" et "2".

Vérification du chargement correct du film

Le film est correctement chargé et avance normalement si le voyant de déplacement du film clignote lorsque Ion fait tourner le levier d'avancement du film.

Réglage de la sensibilité du film

Lors du chargement du film, s'assurer que l'on a placé l'échelle des sensibilités ASA du film sur la position correcte.

Appuyer sur le levier de réglage des sensibilités de film et faire coïncider le numéro de sensibilité du film avec le cran du levier.

Photographie avec l'oeil électrique

Photographie avec l'oeil électrique

Pour prendre des vues avec l'oeil électrique, placer la bague des temps de pose sur la position "A".

  • L'oeil électrique est couplé avec la sensibilité ASA du film, la vitesse programmée de l'obturateur et l'ouverture du diaphragme.

Mise au point

Pour mettre au point, faire tourner la bague des distances en regardant dans le viseur jusqu'à ce que les deux images que l'on peut voir au centre du viseur soient parfaitement superposées.

Photographie avec l'oeil électrique

Cadrer l'image à l'intérieur des repères

Le champ de vision qui apparaîtra sur le film est celui que l'on voit dans le cadre rectangulaire.

Appuyer doucement sur le bouton de déclenchement

Contrôle de l'exposition

Contrôle de l'exposition

Diriger l'appareil sur le sujet et vérifier la position de l'aiguille du posemètre dans le viseur. Vous pouvez appuyer sur le bouton de déclenchement si l'aiguille se trouve à l'intérieur de la plage d'exposition correcte.

  • Si l'aiguille indicatrice est dirigée vers le repère de sous exposition, utiliser le Canolite D ou d'autres flashes.
  • Si l'aiguille indicatrice est dirigée vers le repère de surexposition utiliser un filtre ND.
  • L'obturateur ne peut être déclenché si l'aiguille se trouve soit dans la zone de sous exposition, soit dans la zone de surexposition.

Photographie au flash - En utilisant le Canolite D

Photographie au flash

Le New Canonet 28 se synchronise avec le flash. Il comporte deux systèmes automatiques de commande de flash, l'un pour le Canolite D et l'autre pour les autres flashes et les ampoules de flash.

Canolite D

Le Canolite D est un flash électronique connecté directement et conçu spécialement pour le New Canonet. Il est absolument inutile de se soucier des nombres guides. Les photographies de nuit ou prises à l'intérieur sont aussi faciles que les photographies en plein jour en utilisant le Canolite D.

En fixant simplement le Canolite D, l'appareil, lorsqu'il est réglé sur "A", est commuté au circuit de commande automatique du flash et l'ouverture de diaphragme correspondante à la distance de prise de vue est automatiquement réglée.

Contrôle de l'exposition par le viseur
  • Alimentation: Deux piles AA de 1,5 V (au manganèse alcalin).
  • Dimensions: 26 x 57 x 82 mm.
  • Poids: 115 grammes.

Contrôle de l'exposition par le viseur

  • Lorsque l'aiguille est placée dans la zone d'exposition correcte, vous pouvez appuyer sur le bouton de déclenchement.
  • Si l'aiguille de temps de pose se trouve sur l'un des repères rouges, le sujet est soit trop loin, soit trop près. Régler la distance jusqu'à ce que l'aiguille indique le temps de pose correct.

Utilisation de flashes classiques

Photographie au flash

En photographiant avec des flashes classiques, utiliser l'adaptateur de glissière (sur option).

Placer d'abord l'adaptateur dans la glissière de l'appareil. Puis monter le flash sur l'adaptateur et brancher le cordon du flash sur le point de contact de l'adaptateur.

Déplacer la bague du diaphragme réglée antérieurement sur la position "A".

Lire la distance après avoir mis au point. Placer la graduation de la bague du diaphragme sur le repère.

  • Le chiffre d'ouverture du diaphragme est obtenu en divisant le nombre guide de l'ampoule de flash par la distance de prise de vue.

Ouverture de diaphragme = Distance de prise de vue / Nombre guide de l'ampoule de flash.

Déclencheur à retardement
  • Les nombres guides sur ce Canonet 28 sont indiqués en mètres.
  • Les nombres guides sont indiqués sur les emballages de lampes flash ou dans les instructions d'utilisation des flashes électroniques.
  • Avec le flash, la vitesse de l'obturateur est automatiquement réglée à 1/30 de seconde.
  • Lorsque le sujet est trop loin ou trop près il est impossible d'appuyer sur le bouton de déclenchement.

Utilisation du déclencheur à retardement

Utilisation du déclencheur à retardement 8 (sur option)

Visser le retardateur sur la prise de fixation du déclencheur souple.

L'obturateur sera actionné environ dix secondes après avoir appuyé sur le déclencheur.

Rebobinage du film

Rebobinage du film

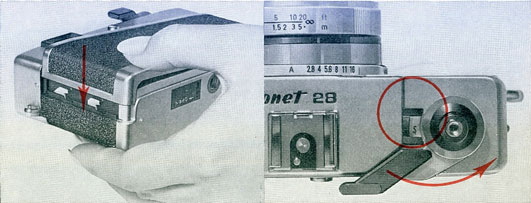

Lorsque le film arrive à sa fin et que le levier d'avancement s'arrête, rebobiner le film dans son chargeur aussitôt que possible. Prendre soin de ne pas ouvrir le dos de l'appareil avant le rebobinage. Autrement le rouleau tout entier sera exposé et détruit, car le film est à nu à l'intérieur de l'appareil.

Appuyer sur le bouton de rebobinage.

Soulever la manivelle de rebobinage et la faire tourner dans le sens de la flèche et rebobiner le film dans sa cartouche. Surveiller le voyant de déplacement du film et arrêter le rebobinage lorsque les lignes rouges et blanches cessent de bouger.

Pour sortir le film

Ouvrir le couvercle du dos de l'appareil en tirant à fond sur le bouton de rebobinage et enlever le chargeur.

Accessoires

Accessoires
  • Pare soleil 4
  • Canolite D
  • Speedlite 102 (100-120 V/200-240 V) Cordon d'alimentation pour courant alternatif)
  • Flash J-3
  • Flash D
  • Flash Cube D
  • Adaptateur de glissière
  • Déclencheur souple Canon 30
  • Déclencheur souple Canon 50
  • Filtre 48 mm (Y1, Y3, 01, G1, R1, UV, ND4, J8, Skylight, CCA4, 8, 12, CCB4, 8, 12)
  • Fourre-tout IV
  • Sac rigide
  • Déclencheur à retardement 8

Accessoires
